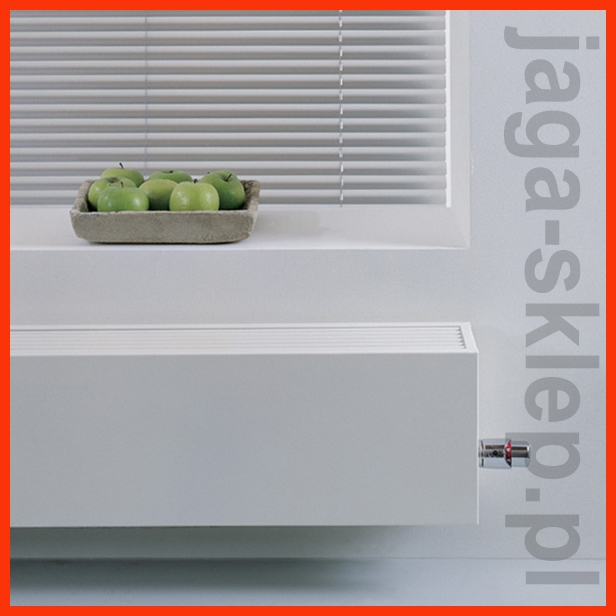

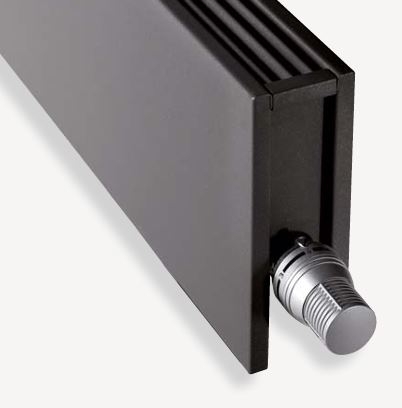

Jaga Mini ścienny - kolor niestandardowy

Zestaw zaworowy dobieramy przede wszystkim w zależności od położenia rurek c.o. oraz ich średnicy. Ważne jest by przed montażem dowiedzieć się gdzie znajduje się zasilanie, a gdzie powrót wody z instalacji. Sama informacja "po prawej" lub "po lewej" stronie nie wystarczy by dobrać odpowiedni zestaw zaworowy. Poniżej prezentujemy kilka najpopularniejszych rozwiązań do grzejników poziomych, ale ostateczny wybór zalecamy skonsultować z hydraulikiem/wykonawcą instalacji.

(DLA WERSJI LEWEJ ODBICIE LUSTRZANE UKŁADU)

Podłączenia do ściany:

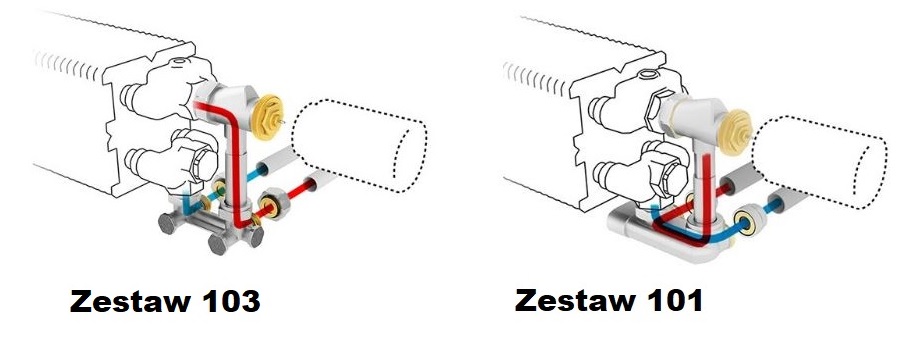

• zestaw 103 w układzie rurek zasilanie od strony zewnętrznej grzejnika
• zestaw 101 w układzie rurek zasilanie od strony wewnętrznej grzejnika:

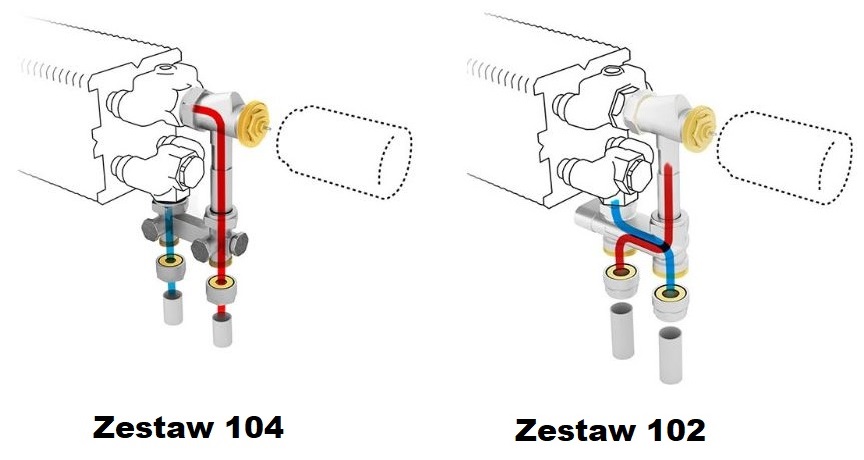

Podłączenia do podłogi:

• zestaw 104 w układzie rurek zasilanie od strony zewnętrznej grzejnika
• zestaw 102 w układzie rurek zasilanie od strony wewnętrznej grzejnika

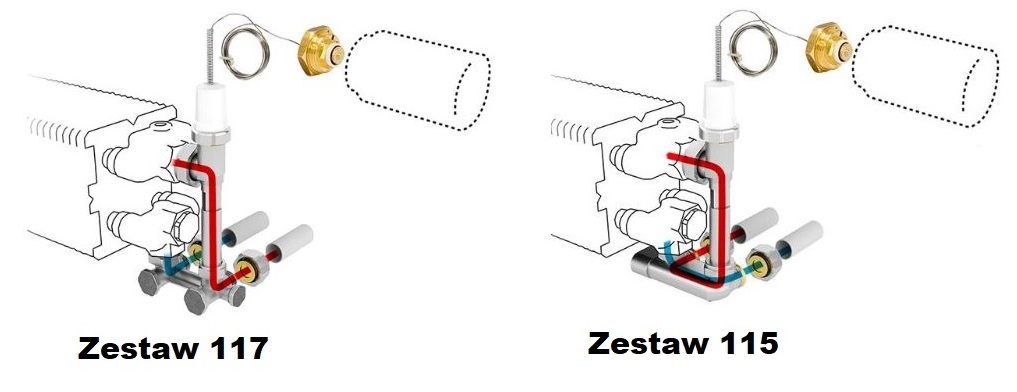

Podłączenia do ściany z termostatem wyniesionym:

• zestaw 117 w układzie rurek zasilanie po stronie zewnętrznej grzejnika
• zestaw 115 w układzie rurek zasilanie po stronie wewnętrznej grzejnika

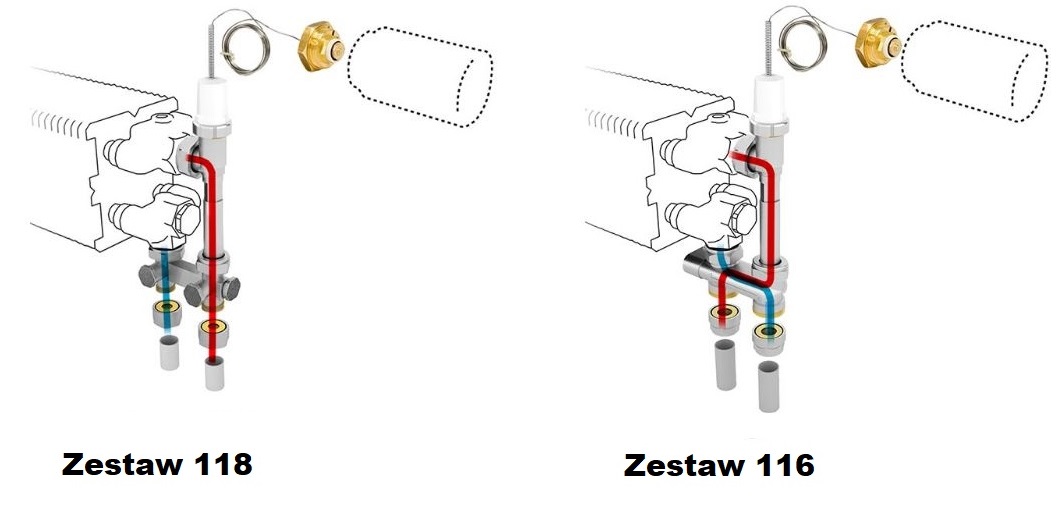

Podłączenia do podłogi z termostatem wyniesionym:

• zestaw 118 w układzie rurek zasilanie po stronie zewnętrznej grzejnika
• zestaw 116 w układzie rurek zasilanie po stronie wewnętrznej grzejnika

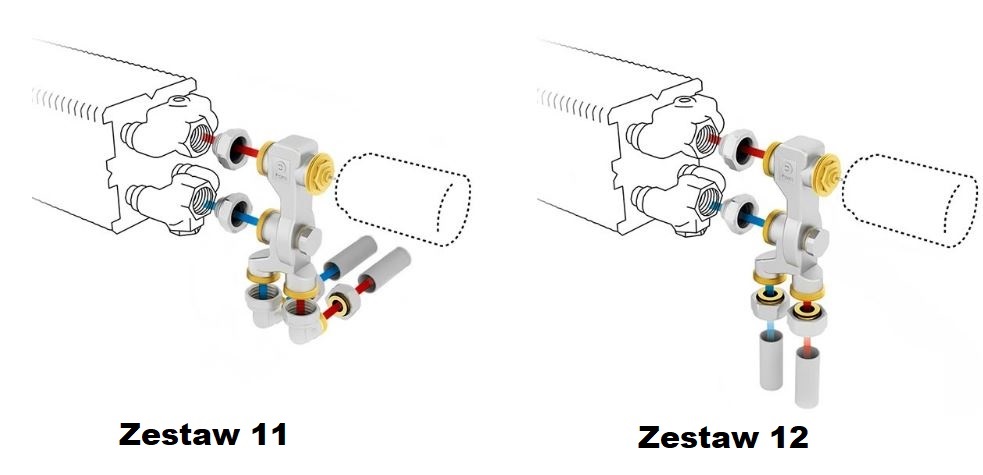

Podłączenia z gwintem M24:

• zestaw 11 do ściany w układzie rurek zasilanie po stronie zewnętrznej grzejnika
• zestaw 12 do podłogi w układzie rurek zasilanie po stronie zewnętrznej grzejnika

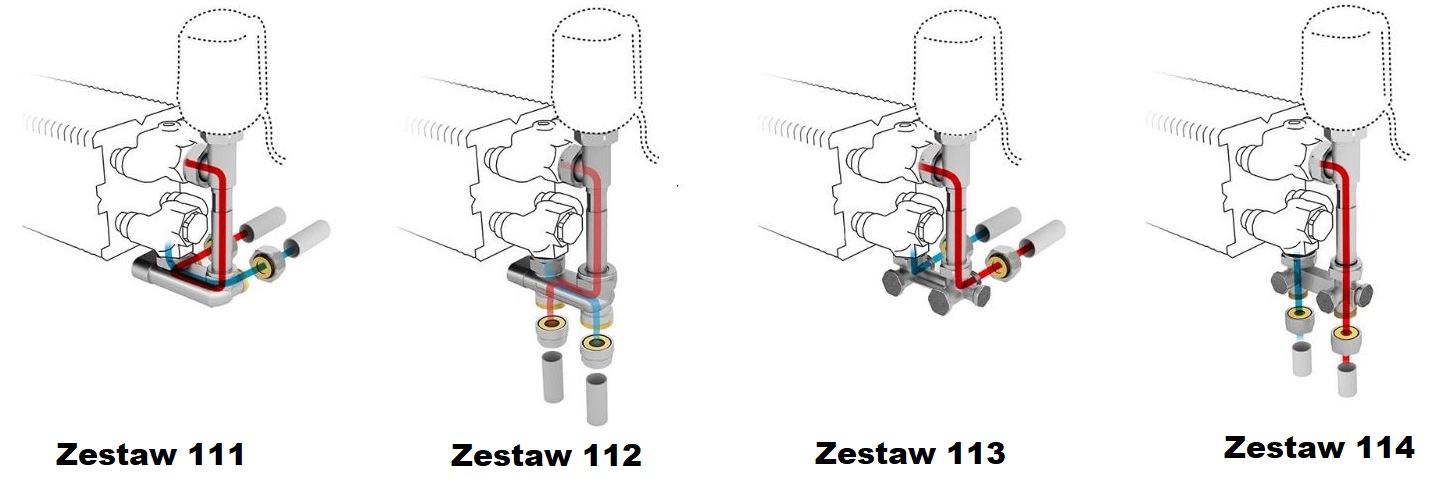

Podłączenia z użyciem siłownika i termostatu elektronicznego:

• zestaw 111 do ściany w układzie rurek zasilanie po stronie wewnętrznej grzejnika
• zestaw 112 do podłogi w układzie rurek zasilania po stronie wewnętrznej grzejnika
• zestaw 113 do ściany w układzie rurek zasilanie po stronie zewnętrznej grzejnika
• zestaw 114 do podłogi w układzie rurek zasilanie po stronie zewnętrznej grzejnika

UWAGA! Żaden z powyższych zaworów nie pasuje do modelu Mini w wysokości 8 cm, ponieważ ma on wymiennik zasilany przelotowo.

Do każdego zestawu możemy indywidualnie dobrać termostat. Przy zamówieniu konieczne jest podanie średnicy rur tak by móc dopasować złączki zaciskowe do wybranej instalacji.
